变频柜（变频器控制柜）

变频柜（变频器控制柜）

一、产品概述
变频器控制柜（变频器柜、变频柜）主要应用于冶金、化工、石油、供水、矿山、建材、电机行业等泵类、风机、空气压缩机、轧钢机、注塑机、皮带运输机等。
变频器控制柜采用西门子，ABB，施耐德，安川，三菱，松下，台达，富士，汇川等厂家的变频器而开发的电气控制柜，根据客户现场工况需要可在变频柜内安装交流输入电抗器，输出电抗器，直流电抗器及EMI滤波器，制动单元，制动电阻，接触器，中间继电器，热继电器，可编程控制器（PLC）,可编程操作终端（GOT），电度表，散热风扇等，根据客户现场工况在变频柜面板上设置多种控制按钮和指示灯如正转、反转、电机增速、电机减速、点动正转、点动反转、手动/自动、紧急停止、变频/工频、PLC控制，触摸屏等。

二、产品参数
　　输入电压：3PH AC380V 50/60Hz
　　输出电压：3PH AC0-380V
控制频率：0-600Hz
　　额定功率：1.5kW-185kW
　　额定电流：3A-400A
　　控制方式：根据用户现场工况要求可定制
保护功能：缺相、过流、过压、欠压、过热、短路等
　　安装方式：立柜式（尺寸可根据客户需求定制）


三、产品功能特点
　　1、 电源切换与保护变频柜中设有低压塑壳断路器与进线电源相连，除能完成接通和分断电路外，可对电路和变频器发生的短路，过载进行保护。并可在维护时切断电源。
2、 启、停控制功能变频柜面板上设置变频启动，变频停止按钮，用于变频装置的运行控制，便于现场操作。
3、 频率（速度）调整变频柜面板上设置频率调整电位器，可以很方便的手动调节变频器的输出频率，用以控制电机转速
频率表
4、 表头显示变频柜面板上设置电压表，电流表,频率表和各种指示灯如电源指示，报警指示，运行指示，工频指示，实现对变频器输入电压、输出电流、输出频率和各种工作状态的监测。
5、 备用工频切换用户可选择有备用工频切换的变频柜、当变频器出现故障时，通过自动控制回路将电动机切换至工频电源（此方式可选择手动/自动，工频启动装置大于15KW用软启动器实现）
6、 多种控制功能可根据系统工况在变频柜面板上设置多种控制按钮和指示灯如正转、反转、电机增速、电机减速、点动正转、点动反转、手动/自动、紧急停止、变频/工频、PLC控制，触摸屏等。
7、 加装外围设备根据工况需要可在变频柜内安装交流输入电抗器，输出电抗器，直流电抗器及EMI滤波器，制动单元，制动电阻，接触器，中间继电器，热继电器，可编程控制器（PLC）,可编程操作终端（GOT），电度表，散热风扇等。

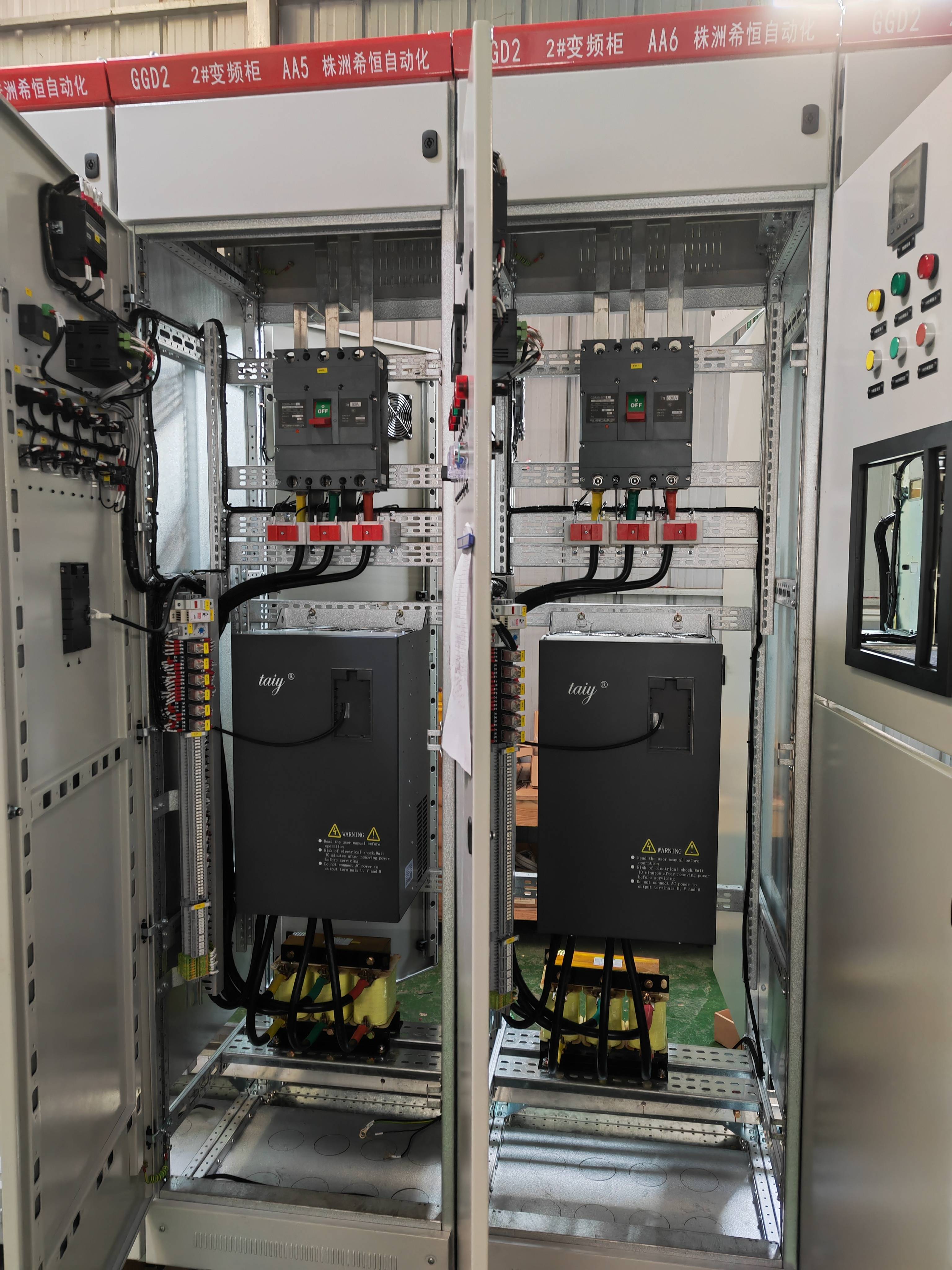

8、 安全防护将变频器安装在变频柜内，可以减少环境污染，减少触电危险，起到较好的防护作用。
9、 整齐美观将变频器安装在变频柜中，并与其他低压配电柜的尺寸相同，颜色一致，保持配电设施与控制装置的协调，整齐，美观。
四、变频柜应用场景：风机、水泵变频调速及恒压供水场景
1. 煤矿通风，隧道通风；
2. 引风机系统；
3. 高层建筑，城乡居民小区，企事业等生活用水；
4. 各类工业需要恒压控制用水，冷却水循环，热力网水循环，锅炉补水等；
5. 中央空调系统；
6. 自来水厂增压系统；
7. 农田灌溉，污水处理，人造喷泉；
8.各种流体恒压控制系统。
