一、PK微机保护测控屏适用范围
PK系列微机保护测控屏应用于35kv及以于电压等级的变(配)电站,为站内各高压设备提供智能化、网络化的测量、保护和控制功能,同时与上级主站进行实时通讯,实现变(配)电站的综合自动化。该系列产品的主要功能包括:线路的各种保护及测量控制:变压器的差动保护、后备保护及测量控制;电容器、电动机的各种保护及测量控制:母线分段、进线备自投等测控功俺。
二、PK微机保护测控屏使用条件
- 1.海拔高度:2000m及 以下:
- 2.温度范围:她存及运输时-40C~+70C，正常工作时-15C~+40C
- 3.相对混度:小于95%(20土5C时)。
三、PK微机保护测控屏主要性能
- 1.采用超高速双CPU系统并行工作，功能强大，本产品所有测控保护单元均采用1nte公司推出的80C196芯片，其速度是8096的两信，芯片本身包含所有外围电路，硬件设计极其简化，将保护、控制、测量、通讯等功能合理的分散到两个CPU芯片并行处理，以保证在其中一个CPU发生故障时能够自动切换任务，极大地提高了系统的处理能力，使系统运行更可靠、更安全，并留有较多的冗余量.利于用户的升级和扩展，有效的防止了系统满负荷工作
- 2.全COMSE工业级优选芯片，整屏功耗低，本产品所有集成电路部采用工业级COMS芯片，功耗大大降低,同时系统噪声容限大大提高，抗干扰能力增强。；
- 3.高可黛设计，抗恶劣环境，符合IEC国际标准本产品的专门设计适用于强磁干扰，元器件及插接件接触可靠，耐冲击、耐报动，工作环境温度范围宽，绝缘、耐压、冲占、以及抗高频干扰等指标符合IBC国际标准。
- 4.通讯网高速、可靠，网上所有设备互不影响，本产品采用了专用的RS-4854终通讯芯片，容错能力强，可靠性高，并采用光电隔离措施，充分保证了网上所有设备的安全，每个接口本身还具有自测试系统，便于公用网上故的快建维修，当检测珍随讯口劫率时，能自动与通讯总线隔离；
四、PK微机保护测控屏测控单元主要技术参数
- 采样额定值:电乐100V/50Hz;电流5~50A。
- 工作电源电压:110V/220VDC
- 功耗 直流功耗常态10;动作时15W交流功耗电流回路《0.75VA/相:电压回路0.50VA/相》
- 相过载特性:电流回路长期接通20A:
短时接通100N1s;
瞬时接通500N20ms:
电乐国路长期工作额定值的1.5倍 - 触点容量:长期接通5A/220V(DC)。
- 开关量输入:24V/5mA附离耐受电压2000V。
- 测量精度:电流测量精度:0.1A~64A为0.5%，6A~100A为2%:
电压测量精度:范国OV其中60V-120V为0.5%
功率测最精度:10%:
电度测量精度:(内部计算)10%,外接冲取决于冲表度47.5保护延时精度:01~20.00s延时误差不大于25ms和25%之较大齐:日48通讯接口:RS-485.速率9600Mbps. - 绝缘电阻符合:IEC255-5标准。
- 大于100MQ/500V耐压测试按IEC255标准。2.0KV/50Hz。
- 抗干扰:共模25kY/1MHz/2S，差模1 0kY/1Mz/2S。

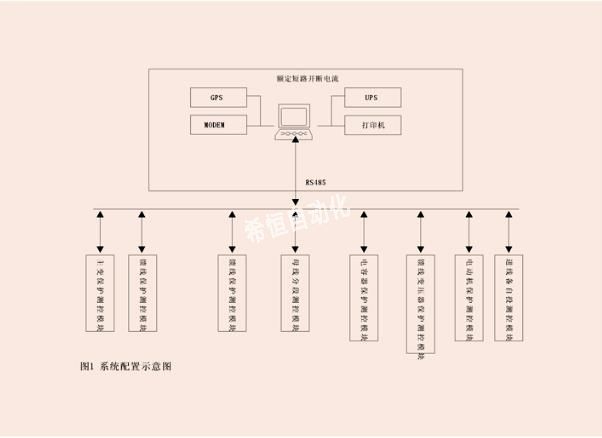

七、PK微机保护测控屏系统配置示意图
