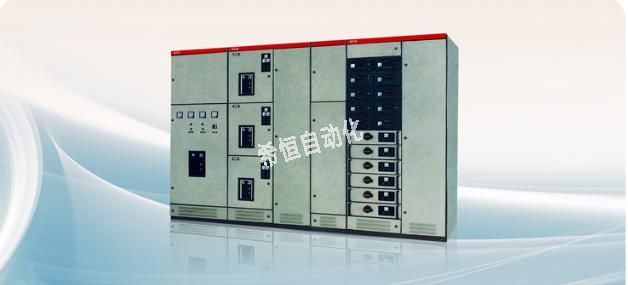

GCS交流低压抽出式开关柜

一、GCS交流低压抽出式开关柜产品概述：

GCS型低压抽屉式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。作为三相交流频率为50Hz、额定工作电压为380V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功率补偿使用的低压成套配电装置。

二、GCS交流低压抽出式开关柜优势及特点：

具有可靠的绝缘保护，确保人身及设备安全；结构强度高，稳定性好，对环境具广泛的适应性；零部件通用性强，组装灵活。

三、GCS型低压抽屉式开关柜技术特点：

待补充

四、GCS交流低压抽出式开关柜的用途：

GCS型低压抽出式开关柜,(以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情,具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品克争的低压抽出式开关柜。该装置日前已被电力用户广泛选用。装置话用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统,在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)H、额定工作电压为380(100)Y,(660)Y,额定电流为5000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置,装置的基本组织形成见附图1。装置的设计符合下列标准IEC439-1《低压成套开关和控制设备》GB7251《低压成套开关设备》

五、GCS交流低压抽出式开关柜的使用环境：

• 1.周围空气温度不高于+40℃,不低于-5℃,.24小时内平均温度不得高于+35℃。超过时,需根据实际情况降容运行。
• 2.户内使用,使用地点的海拔高度不得超过2000m.
• 3.周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相封温度,如+20℃时为90%、应考虑到由于温度变化可能会偶然产生凝露的影响。
• 4.装置安装时与垂直面的倾斜度不超遇5%,且整组柜列相对平整(符合GBJ232-82标准)。
• 5.装置应安装在无刷烈霞动和冲击以及不足以使电器元件受到不应有廓蚀的场所。
• 6.用户特殊要求时,可以与制造厂协商解决。

六、GCS交流低压抽出式开关柜的主要技术参数：

六、GCS交流低压抽出式开关柜的主电路：

装置主电路方案共36组87个规格,不包括由于辅助电路控制与保护的变化面派生的方案和规格。主电路方案是征東了广大设计、制造、试验和使用部门的意晃面选编的,包招了发电、供用电和其它电力用户的雷要,额定工作电流为5000A,适合2500KVA及以下的配电变压器选用。此外,为适应供用电提高功半因数的需孁南设计了电容器补偿机,考患综合投资的需要雨设计了电抗器柜。

七、GCS交流低压抽出式开关柜辅助电路：

GCS辅助电路图册是根嚣有关设计婴求规定由编制的。共有输助电路方案120个。分上下两册,上册(交流操作部分)共分63个方案。下册(直流操作部分)共有5个方案。直流操作部分的辅助电路方案,主要用于发电产厂发电站的低压厂(所)用系统:在编制时,已考恵到适用于200W及以下和300M及以上容量机组低压厂用系统、工作(备用)电源进线,电源馈线和电动机馈线的一般控制方式。交流操作部分的辅助方案主婴用于厂矿企业及高层建筑的变电所的低压系统。工程设计中可以直接采用。直流控制电源为直流220Y或110V,交流控制电源为交流380V或220V,由抽展单元组成的成套柜。20控制电源引自本柜内设控制变压器供电的公用控制电源。公用控制电源采用不接地方式控制变压器,留有2代电源供需要使用弱电信号时采用。电度表的安装地点和电压的引入方法及其它安装使用要求详晃辅助电路围的(编制说明》。GBJ232-82标准)。b装篁无刷烈雷动和冲击以及不足以使电

八、GCS交流低压抽出式开关柜装置水平母线钢排选用表：

九、GCS交流低压抽出式开关柜主要元器件选择：

装置主婴选用技术性能指标先进,采用引进技术国内已能批量生产的电器元件。

• 1.主开关630A及以下的电源进线及馈线开关,主选AH系列,也可以用HS(2)、C(2)系列、AE系列、3E系列或ME系列。认为有必要时,也可以选用进口的系列或F系列。
• 2.630以下的馈线和电动机控制用开关,主要选用R01系列、CM系列,塑売开关也可选用NZM系列、TM3OA系列塑売断路器。
• 3.交流接触器。主要选用B系列、LCI系列、3TB系列的接触器以及与之配套的热维电器、联债机构。
• 4.电流互感器全部采用苏州吴县市低压电器厂、杭州建德电器厂、新市互感器厂联合开发监制的S매系列、SDL系列、SDLI系列。
• 5.熔断器选用高分断億力NT00系列。
• 6.为提高主电路的动稳定能力,设计了GCS系列专用的0组合式り线火和的缘支撑件,采用高强度、阳燃型的合成材科熟成型,绝缘强度高,自想性能好,结构独特,只需调正积本式间隔即可适用不同规格的母线。
• 7.为降低功能单元的间隔板、接插件、电缆头的温升,设计了GCS柜专用的转接件,与同类产品比较转接件热容量增大,温开低。
• 8.如设计部门根据用户需婴,选用性能优良、技术更先进的新型电器元件时,因GCS系列柜具有良好的通用性,不会因更新的元器件,造成制造和安装方面的困难。

十、GCS交流低压抽出式开关柜结构特点：

• 1.装置的主构架采用8F型锅,构架采用拼装和部份焊接两种结构形式。主构架上均有安装模数孔E=-20mm.
• 2.装置各功能室严格分开,其隔室主要分为功能单元室、母线室、电缆室,各单元的功能作用相对独立。
• 3.装置采用将水平主母线置于柜顶或柜后的最新设计方案使电缆家上下均有出线通道,解决了老产品无法上出线的車區。
• 4.柜体的尺寸如下表

十一、GCS交流低压抽出式开关柜功能单元：

• 1.一个抽展为一个独立功能单元。
• 2.抽展分为二分之一单元、一单元、三/二单元、二单元、三单元四个尺寸系列,回路的额定电流在400A及以下一个单元抽展的尺寸为:160(商)x560(室)x410(深),二分之一单元抽展的宽为:280.二单元、三单元均为高度做二倍、三信的变化,其余尺寸均同一单元。
• 3.功能单元的抽展可以方便的实现互换。
• 4.装置的每柜内可以配置11个一单元的抽展或22个二分之一单元的抽展。
• 5.抽展进出线根据回路电流大小采用不同片数的同一规格片式接插件,一般一片接插件≤220A.
• 6.二分之一抽展与电缆室的转接采用背板式结构的转接件。单元抽展与电揽室转接采用棒式结构的转接件。
• 7.抽面板有合、断、试验、掘出等位置的明显标志抽展设有机械联锁装置。
